日常に隠された究極の工芸：ロールツーロール塗布技術への旅

あなたは毎日スマートフォンを使い、SNSに投稿したりメッセージを送ったりしています。間違いなく、車の窓にはUVカット・断熱フィルムを貼り、コンビニで買った食品はすべてバリアフィルムでしっかり密封され、病院ではさまざまな医療用ドレッシングを見ることでしょう。これらの日常品は一見何気ないものに思えますが、その背後には高度に洗練された塗布プロセスが隠れています。

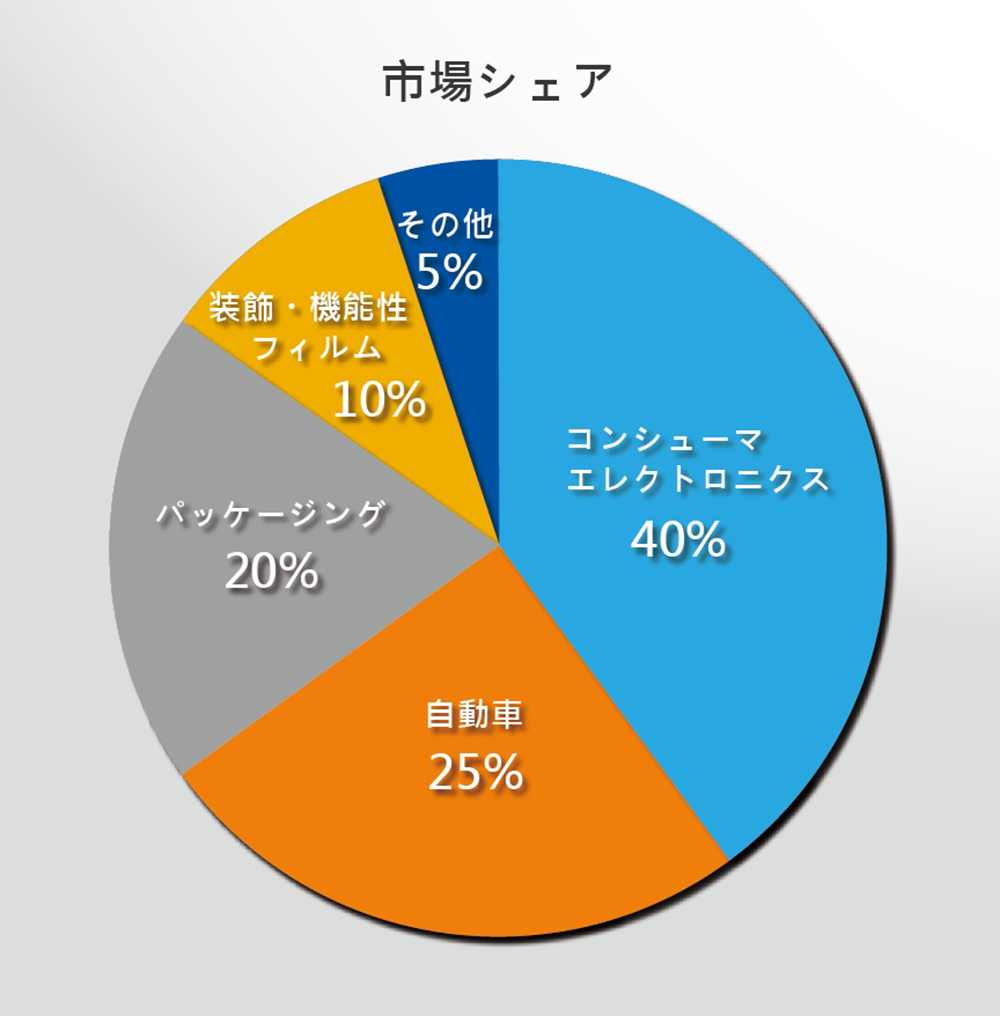

世界的な調査データによれば、ロールツーロール塗布装置の適用範囲は急速に拡大しており、2026年には以下のような市場シェアが予測されています。

コンシューマエレクトロニクス：フレキシブルディスプレイや各種センサーを含み、スマートフォンやウェアラブル機器、電子書籍リーダー、タッチパネルなどで広く利用

自動車：先進運転支援システム（ADAS）、車窓のUVカット・断熱コーティング、人気急上昇中のペイントプロテクションフィルム（PPF）

パッケージング：電子機器や食品向けのバリアフィルム、防偽ラベル

装飾・機能性フィルム：静電気防止、抗菌、表面硬化用（例：スクリーンプロテクター）

その他：エネルギー貯蔵用バッテリー（リチウムイオンおよび薄膜電極）や医療用ドレッシング

関連記事：PPFの秘密を解き明かす：TPUフィルムから高性能コーティングまで

塗布プロセスはさまざまな産業で応用されています。





基材と塗布レシピ

塗布とは、選定した基材にレシピ（塗料）を均一に塗布し、乾燥や固化処理を経て目的の機能を付与する工程です。したがって、ロールツーロール工程では基材とレシピが塗布品質を左右する重要因子となります。



基材の要因：厚さの均一性、ウェブ張力、弾性、事前表面処理の有無などが塗布性能に影響します。たとえば、厚み公差が大きいと局所的に塗料が溜まりムラが生じ、張力不均に起因するシワやエッジの反り、空気噛みなどは制御を難しくします。

レシピの要因：粘度、固形分含有率、粒子サイズ分布、溶剤蒸発速度などが塗布ヘッド設計や乾燥装置設計を決定し、最終的に製品品質を左右します。高粘度材料はライン残痕を生じやすいためスロットダイヘッドでハードウェア的に補正し、高固形分レシピはクラックが入りやすいのでオーブン設計やプロセスパラメータを最適化する必要があります。



基材と塗料は、塗布品質を左右する重要な要因のひとつです。



要約すると、レシピの粘度と基材の平滑性が乾／湿膜の平滑性に影響し、溶剤蒸発と固形分含有率がオーブン設計および長手・横手方向の品質に、基材の柔軟性が張力制御と巻き取り挙動に影響を及ぼします。



塗布技術：コーターと乾燥／固化

多様な市場ニーズに応えるため、ロールツーロールラインには複数のコーターを組み合わせることが多いです。１本のラインで異なる技術を切り替えることで、さまざまなレシピや膜厚を効率よく処理できます。たとえば、スロットダイ、コンマロール、グラビアを備えた多機能コーターは、電極塗布においてスロットダイで均一な薄膜（10–50 µm）、コンマロールで中厚膜、グラビアでバリアや機能性層を塗布します。PPF生産では、スロットダイで超薄・高透明な保護層、グラビアで中間のアイソレーション層、コンマロールで剥離再貼付性を両立するPSA層を形成します。



スロットダイ塗布：超薄膜かつ高均一度を実現し、幅広い粘度レンジに対応。洗浄には時間がかかるものの、主流技術です。

グラビア塗布：粒子含有レシピやパターン塗布、大面積に強みを発揮。

コンマロール塗布：中厚膜から高粘度レシピに適合。



関連記事：原理から応用まで：スロットダイコーティングの包括的解析

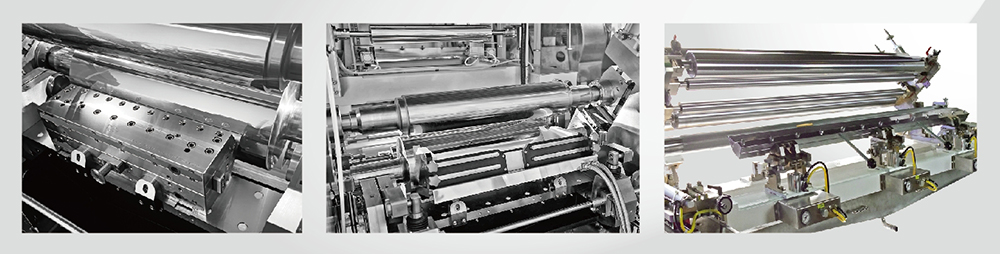

多機能コーティングヘッドにより、ユーザーは異なる塗布方法を切り替えることができ、コストと時間の両方を節約できます。



ライン上のオーブンは乾燥と固化の両方を担います。乾燥は溶剤／水分の蒸発で湿膜を乾膜に転換し、固化は高分子化学反応を誘起して硬度や付着性、機械的特性を向上させます。

代表的な乾燥方式

熱風乾燥：PVCやPUなど溶剤系および水性系に適用。操作が簡易で汎用性が高く、温度制御や熱回収で省エネ可能。

赤外線（IR）乾燥：溶剤系や低水分PU塗布に迅速かつ局所的な加熱。波長と塗膜吸収特性のマッチングが重要。

熱風乾燥は最も一般的な乾燥方法です。



代表的な固化方式

UV固化：高速・低エネルギー。光重合開始剤と透光性基材が必要、安全対策も必須。

電子線（EB）固化：高固形分かつ深い浸透性。装置および放射線遮蔽のコストと要件が高い。

マイクロ波／RF固化：水性樹脂に速乾効果。基材がマイクロ波を吸収し、周辺電子機器への影響に注意。

自然固化：高固形分や熱硬化系に適用。数時間～数日かかり、温湿度に左右されやすい。



スマート製造と品質管理

より厳密な品質要求を満たすため、現代のR2Rラインではコア設備に加え、張力センサー、非接触膜厚計、欠陥検査カメラなどの補助システムを搭載し、MESやデジタルツインと連携。機械学習でプロセスチューニングを自動化し、ロールごとの生産パラメータと検査結果をトレースします。

今後のトレンドと投資ポイント

注目技術：

1. 超薄多機能ナノコーティング
2. 環境配慮型マテリアル
3. 高速・広幅対応ライン

R2R塗布装置への投資メリット：

汎用性：自動車フィルム、バリアフィルム、医療用ドレッシングなど多用途対応

モジュール設計：コーターや補助ユニットの交換で素早い製品切り替え

品質の一貫性：モジュール化とシステムサポートで工程変換後も均一な出力

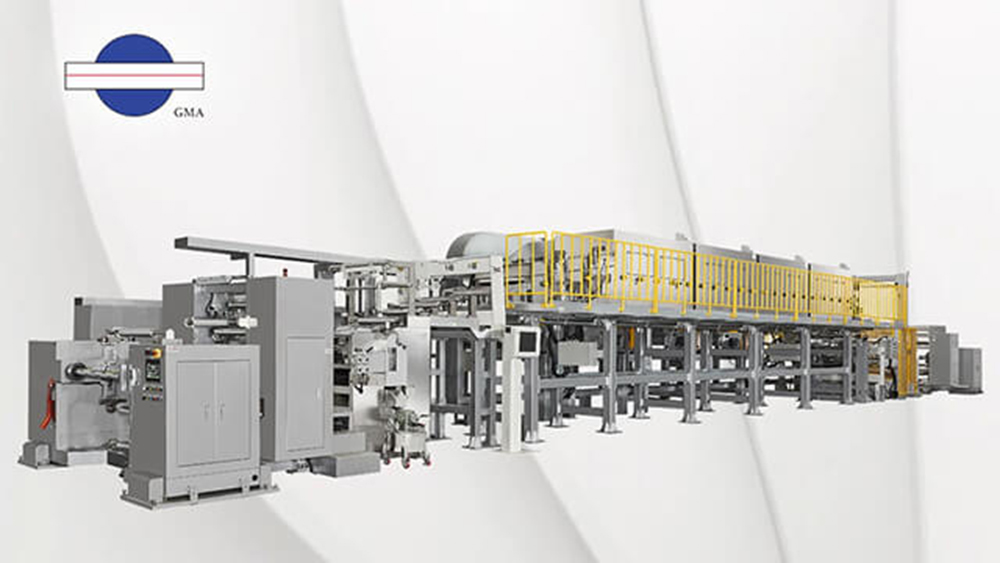

ロールツーロール装置は塗布プロセスにおいて最も投資価値の高い項目です。



投資前に注意すべき点：

• レシピ評価：固形分、光重合開始剤の要件、耐熱性などの確認
• ラボテスト：乾燥／固化速度、付着性、表面平滑性の測定
• パイロット試験：中小規模ラインでの長期・多バッチ試験で安定性と欠陥率を評価
• コスト分析：設備投資、エネルギー消費、メンテナンス、スループットを総合検討

関連記事：適切なR2R（ロール・トゥ・ロール）装置を迅速に見つける方法は、SMART原則を使用することです。

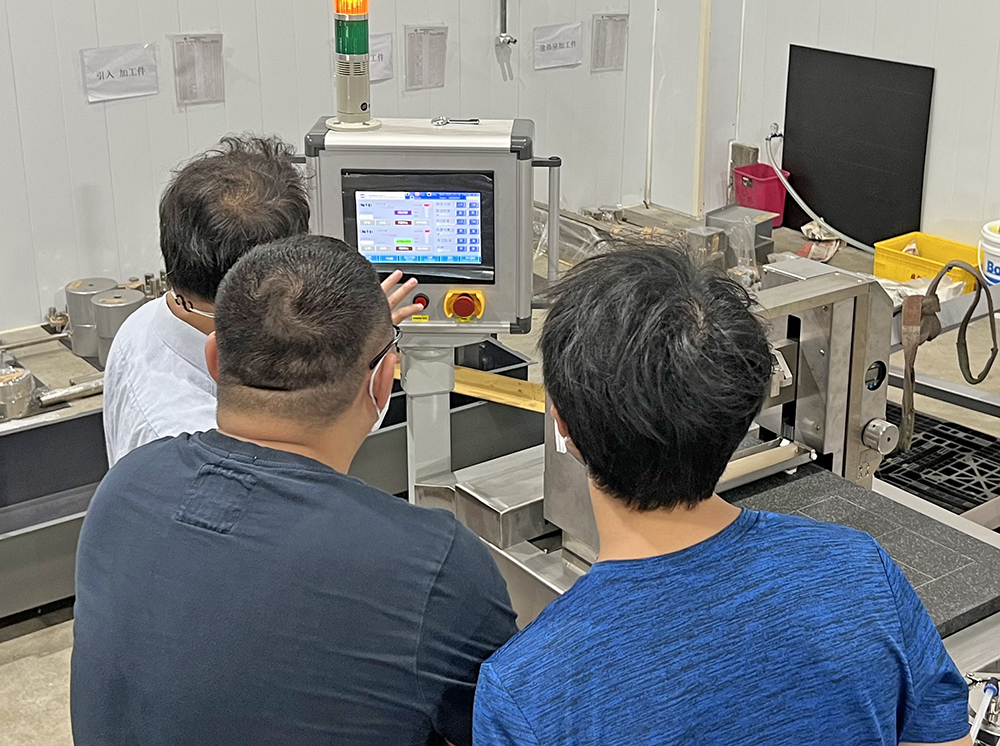

設備投資前に実験室テストを通じて評価を行うことができます。



塗布プロセスは日常消費財の背後にある高度技術であり、機能性と品質の安定化を実現する要です。ロールツーロール塗布は今後も産業横断的なイノベーションを牽引し、品質管理とスマート製造分野で大きな価値を発揮します。実装前の各ステージを厳密に管理すれば、製品に精度と効率性、信頼性という優れた塗布アドバンテージを付与できるでしょう。
